GNS3 LAB 1: Mikrotik

Selamat siang temen-temen, berjumpa kembali dengan mimin +Hardiyan Kesuma Ramadhan, kali ini mimin berkesempatan untuk share update terbaru mengenai networking tentunya, yaitu GNS3. Tahu GNS3?

Info via ilmukomputer.org/2013/01/29/gns3/

GNS3 (Graphic Network Simulator) adalah software simulasi jaringan komputer berbasis GUI yang mirip dengan Cisco Packet Tracer. Namun pada GNS3 memungkinkan simulasi jaringan yang komplek, karena menggunakan operating system asli dari perangkat jaringan seperti cisco dan juniperGNS3 (Graphic Network Simulator) adalah software simulasi jaringan komputer berbasis GUI yang mirip dengan Cisco Packet Tracer. Namun pada GNS3 memungkinkan simulasi jaringan yang komplek, karena menggunakan operating system asli dari perangkat jaringan seperti cisco dan juniper

Langsung aja ya ke tutorial nya ...

1. Download terlebih dahulu GNS3 di http://www.gns3.net/download/
2. Kemudian download mikrotik di http://www.routeros.co.id/
3. Install GNS3
4. Buka GNS3



5. Gunakan CMD untuk membuat file img mikrotiknya, buka dengan mode administrator

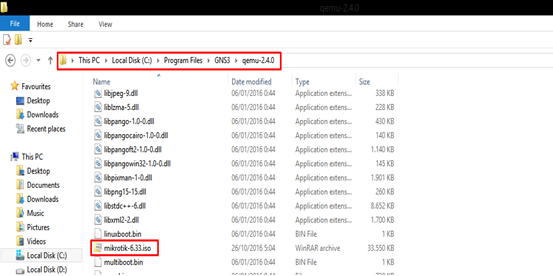

6. Pindah ke direktori qemu gns3, pindahkan iso mikrotik yang sudah di download



7. Lanjut ke CMD nya, masuk ke direktori qemu-2.4.0



•    “qemu-img.exe” untuk melakukan create image

•    “create -f qcow2” untuk create dengan format qcow2 pada create image
•    “mikrotik.img” merupakan nama virtual drive dengan format img
•    “256M” size virtual hardisk yang digunakan



Perintah di atas setelah enter akan muncul jendela mikrotik yang run di qemu

8. Tekan ‘a’ dan ‘i’ untuk memulai instalasi

‘a’ artinya kita memilih semua paket instalasi
‘i’ artinya kita akan menginstall paketnya



Pilih no, untuk pertanyaan “Do you want to keep old configuration?”

Selesai juga akhirnya instalasinya, tekan ENTER, lalu close QEMU nya, kalau tidak nanti proses instalasi akan dimulai lagi.

Nah, Part 1 sampai sini dulu, kita bertemu di Part 2 besok, hehehe. Tetap Semangat, Goes to Network Engineer ...
