Hari ini kita akan mencoba mengimplementasikan Inter-VLAN routing menggunakan sebuah router, didalam routernya sendiri nanti ada beberapa default gateway untuk masing-masing VLAN. Fungsi router nantinya dapat merutekan paket dari VLAN yang berbeda jaringan. Berikut topologi Inter-VLAN Routing Using Router Subinterfaces ...

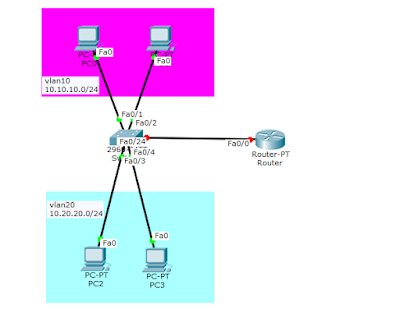

Buatlah topologi jaringan seperti gambar diatas, kurang lebih bila sudah diterapkan di Cisco Packet Tracer aka seperti ini ...

Sudah jelas ya? Sekarang kita menuju ke konfigurasinya ...

1. Buatlah vlan10 dan vlan20 pada Switch, vlan10 untuk interface fa0/1-2 sementara vlan20 untuk interface fa0/3-4.

Switch>en
Switch#conf t
Switch(config)#int ra fa0/1-2
Switch(config-if-range)#sw acc vlan 10
% Access VLAN does not exist. Creating vlan 10
Switch(config-if-range)#ex
Switch(config)#int ra fa0/3-4
Switch(config-if-range)#sw acc vlan 20
% Access VLAN does not exist. Creating vlan 20

Cek vlan nya apakah sudah ada di Switchnya atau belum.

Jangan lupa konfigurasi trunk nya

2. Setelah vlan10 dan vlan20 sudah dibuat dan sudah diatur untuk masing-masing interface, langkah selanjutnya beri ip manual ke pc client sesuai jaringan yang sudah ditentukan.

3. Kita masuk ke konfigurasi router nya.

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#ex
Router(config)#int fa0/0.10
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state to up
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 10.10.10.1 255.255.255.0
Router(config-subif)#ex
Router(config)#int fa0/0.20
Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.20, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.20, changed state to up
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip address 10.20.20.1 255.255.255.0
Router(config-subif)#ex
Router(config)#

4. Terakhir tinggal uji koneksi antar client pc1-4, cobalah untuk ping satu sama lain, dijamin 100% work temen-temen, nih hasilnya, misal dari pc0 ping ke pc1 dan pc2.

Nah, sekian CISCO LAB hari ini tentang CISCO LAB 5 : Inter-VLAN Routing (Router on a Stick), semoga bermanfaat dan bisa menambah ilmu temen-temen semua ya, see you next post.
